Programmazione e simulazione circuiti con il software FluidSIM
Simulazione di circuiti per acquisire le competenze tecniche di pneumatica, oleodinamica ed elettrotecnica.
La simulazione dei sistemi di comando e dei processi è da tempo uno standard industriale che garantisce la prevenzione degli errori, oltre a un incremento dell’efficienza e della qualità dei processi. FluidSIM è il software leader a livello mondiale per la creazione e simulazione di schemi circuitali che consente di acquisire le competenze tecniche di pneumatica, oleodinamica ed elettrotecnica/elettronica.
> Obiettivi didattici di FluidSIM
> I principali vantaggi di FluidSIM
> Licenze disponibili
Con oltre 300.000 installazioni in tutto il mondo, FluidSIM è uno dei pacchetti software di maggior successo nella formazione meccatronica.

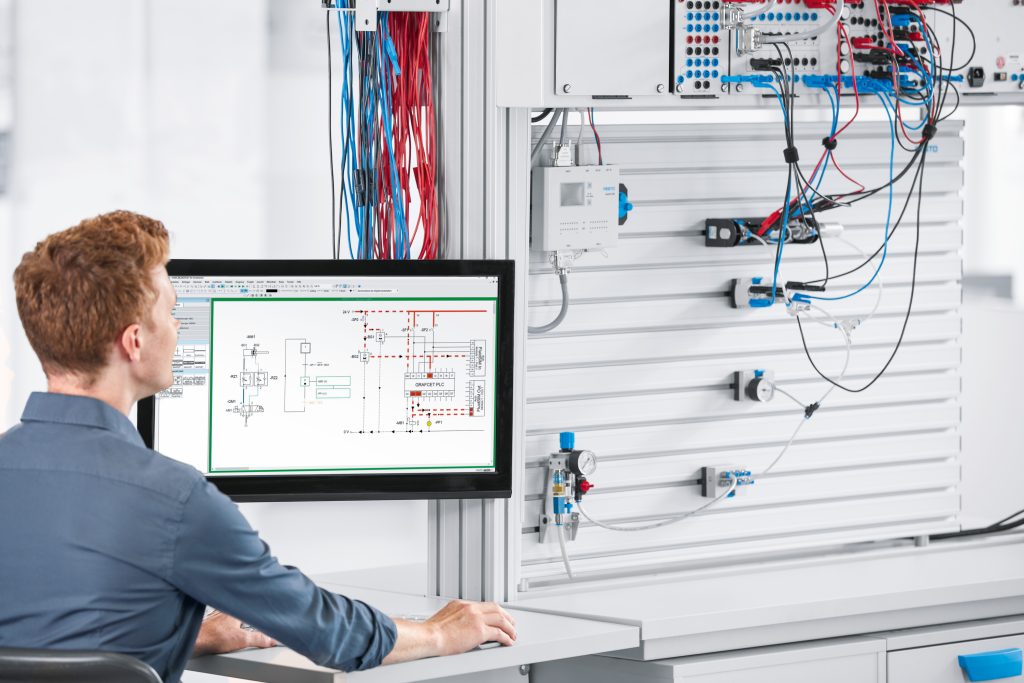

Il software consente di progettare e simulare circuiti pneumatici, idraulici ed elettrotecnici in modo semplice e veloce, acquisendo le relative competenze tecniche e imparando a gestire incarichi complessi. Attraverso le simulazioni in tempo reale, gli studenti possono osservare gli effetti delle modifiche applicate ad una configurazione tecnica in totale sicurezza.
La sua semplicità di utilizzo, combinata alla ricchezza dei materiali e alle possibilità di impiego, lo rende il software perfetto per arricchire le lezioni e potenziare lo studio autonomo dei ragazzi. Creare i circuiti con FluidSIM, infatti, è semplice e veloce: con la tecnica Drag&Drop, è sufficiente trascinare gli elementi da visualizzare e costruire il circuito attraverso l’editor, aiutandosi con descrizioni, foto e animazioni.
Obiettivi didattici di FluidSIM
FluidSIM consente agli studenti di sviluppare le proprie competenze nella tecnica dell’automazione in maniera pratica e di gestire incarichi complessi.
Gli obiettivi didattici di FluidSIM comprendono:
- Creazione e simulazione di circuiti
- Identificazione e prevenzione di errori
- Osservazione degli effetti attraverso simulazioni in tempo reale
- Comprensione dello sviluppo di soluzioni
- Ottimizzazione di schemi circuitali risolutivi attraverso simulazioni interattive
- Sviluppo di tecniche di trouble shooting attraverso la simulazione di guasti ai componenti
Vantaggi di FluidSIM
Contenuti su misura per un apprendimento personalizzato
Grazie alle interfacce modulari e configurabili, il docente può creare e assegnare profili diversi agli studenti, limitandone le funzioni e i componenti, e creare esercitazioni personalizzate.
Ampia libreria di componenti
FluidSIM dispone di un’ampia gamma di componenti pneumatici, idraulici, elettrotecnici, elettronici, digitali e specifici per l’automotive, costantemente ampliata e rivista. Inoltre, tutti i pacchetti includono anche la componentistica per creare circuiti di comando, sia in logica cablata che in logica programmata in FB (function block) e SFC (sequence function chart / GRAFCET). Il tutto è arricchito da foto e descrizioni dettagliate dei componenti, animazioni, video esplicativi e circuiti d’esempio.
Dispositivi di misurazione configurabili
FluidSIM offre dispositivi di misurazione per tutte le variabili tecnologiche (elettriche, pneumatiche e idrauliche) sia integrabili nei circuiti che simulati per attività di ricerca guasto. Tutti i valori misurati possono essere rappresentati in modalità grafica ed esportati in formato “.csv”.
Modelli di guasto per lo sviluppo di capacità di risoluzione e prevenzione dei problemi
FluidSIM dispone di un concetto diagnostico innovativo che consente di preparare esercitazioni contenenti simulazioni di componenti guasti. Prima di una simulazione è possibile selezionare una configurazione di guasto specifica, che influisce sulla simulazione successiva. Durante la simulazione, i componenti difettosi possono essere identificati con l’ausilio di dispositivi di misurazione virtuali e quindi riparati virtualmente.
Sicurezza
Soprattutto nella formazione e nell’aggiornamento tecnico, è necessario apprendere le competenze in un ambiente sicuro. FluidSIM consente di progettare e simulare circuiti in modo semplice e veloce, acquisendo le competenze tecniche in un ambiente sicuro. Le simulazioni possono essere utilizzate per comunicare processi complessi e interrelazioni, in totale sicurezza.
Licenze disponibili
A seconda della tecnologia d’interesse, sono disponibili 3 tipi di librerie:
I pacchetti possono essere acquistati separatamente, o integrati in un’unica interfaccia operatore, secondo gli obiettivi didattici.
Inoltre, per ognuna delle libreria, sono disponibili le formule di licenza di seguito presentate.
Ogni licenza può essere configurata su singolo PC, in locale con server Code Meter o in Cloud con funzionamento in modalità floating.
Versione web di FluidSIM
Licenza in abbonamento FluidSIM 365
WebApp con possibilità di utilizzo da qualsiasi browser. Offre un accesso limitato nel tempo alla tecnologia selezionata corrispondente a 1, 3 o 5 anni dall’attivazione e rinnovabile.
Versione per Windows di FluidSIM
Licenza permanente FluidSIM V6
Licenze acquistabili anche per singola tecnologia, con software installato su sistema operativo Windows in locale e possibilità di interfaccia con hardware e protocollo OPCUA.
Integrazione in Festo LX
FluidSIM 365 integrato nella piattaforma Festo LX
I circuiti possono essere creati dai docenti direttamente in Festo LX e poi elaborati e simulati dagli studenti direttamente al suo interno , senza la necessità di passare da un programma all’altro.
